Hoe kan drielaags geëmailleerde draad de elektrische isolatie en wikkelefficiëntie verbeteren?

Huaying, een gespecialiseerde fabrikant van geïsoleerde draden, ontwikkeltDrielaags geëmailleerde draadvoor toepassingen die betrouwbare elektrische isolatie, consistente geleidbaarheid en nauwkeurige wikkelprestaties vereisen. Door de constructie, het productieproces en de selectiecriteria te begrijpen, kunnen ingenieurs en inkoopteams een geschikte draad kiezen voor compacte elektrische en elektronische apparatuur.

Drielaags geëmailleerde draad is ontworpen om elektrische geleidbaarheid te combineren met meerdere beschermende isolatielagen. De prestaties zijn afhankelijk van de afmetingen van de geleider, coatingmaterialen, isolatiedikte, hechting en productieconsistentie. Voor ingenieurs die transformatoren, inductoren, spoelen en andere elektromagnetische componenten ontwerpen, beïnvloeden deze kenmerken de efficiëntie van de wikkelingen, de elektrische betrouwbaarheid en de operationele stabiliteit op de lange termijn. In deze gids worden de werkingsprincipes, de belangrijkste voordelen, productieoverwegingen, toepassingsscenario's en aankoopfactoren uitgelegd die verband houden met drielaags geïsoleerde wikkeldraad. Het introduceert ook de productiemogelijkheden van Huaying en biedt praktische vragen die kopers moeten stellen voordat ze een draadspecificatie selecteren.

Inhoudsopgave

1. Wat is drielaags geëmailleerde draad?
2. Hoe werken de structuur en materiaalsamenstelling ervan?
3. Wat zijn de belangrijkste prestatievoordelen?
4. Hoe wordt drielaags geëmailleerde draad vervaardigd?
5. Waar wordt drielaags geëmailleerde draad gebruikt?
6. Hoe vergelijk je draadspecificaties?
7. Hoe moeten kopers de juiste draad selecteren?
8. Wat moet u weten over Huaying?
9. Veelgestelde vragen
10. Conclusie

1. Wat is drielaags geëmailleerde draad?

Drielaags geëmailleerde draad is een geleidende draad die is ontworpen met meerdere isolatiecoatings of lagen om de geleider elektrisch te isoleren van omliggende componenten. Afhankelijk van het productontwerp kan de geleider gemaakt zijn van koper of een ander gespecificeerd geleidend materiaal, terwijl het isolatiesysteem wordt geselecteerd op basis van elektrische, thermische en mechanische vereisten.

In tegenstelling tot een geleider die wordt beschermd door een enkele coating, biedt een drielaags isolatieontwerp meerdere beschermende barrières. Deze constructie kan de betrouwbaarheid van de isolatie verbeteren en fabrikanten helpen compacte elektromagnetische componenten te ontwikkelen waar de wikkelruimte beperkt is.

De term moet niet worden verward met elk type drievoudig geïsoleerde draad. Geëmailleerde wikkeldraad en drievoudig geïsoleerde draad kunnen verschillende coatingsystemen, constructiemethoden en nalevingsvereisten hebben. Kopers moeten daarom de exacte productstructuur verifiëren in plaats van aan te nemen dat alle drielaagse draden identieke prestatiekenmerken hebben.

Bezoek de Huaying Triple-Layer geëmailleerde draad-productpagina voor meer informatie over het beschikbare product.

2. Hoe werkt de structuur en materiaalsamenstelling?

De prestaties van drielaags wikkeldraad zijn afhankelijk van hoe de geleider en het isolatiesysteem samenwerken. Elk onderdeel draagt ​​bij aan de algemene elektrische en mechanische eigenschappen van de draad.

• Geleidende kern:Voert elektrische stroom door de wikkeling. Geleidermateriaal, dwarsdoorsnedeafmetingen en strengconfiguratie beïnvloeden de elektrische weerstand en het stroomvoerend vermogen.
• Primaire isolatielaag:Biedt een initiële elektrische barrière tussen de geleider en aangrenzende windingen of componenten.
• Tussenisolatielaag:Voegt nog een beschermende barrière toe en draagt ​​bij aan het algehele isolatiesysteem.
• Buitenste isolatielaag:Helpt de onderliggende lagen te beschermen tijdens het hanteren, oprollen en monteren, afhankelijk van de eigenschappen van het materiaal.

De daadwerkelijke samenstelling verschilt per productspecificatie. De productinformatie van Huaying beschrijft een productieproces met polyamidefilm, hoogisolerende spuitcoating en glasvezel. Kopers moeten de precieze materiaalvolgorde en constructie van het geselecteerde model bevestigen voordat ze het in een ontwerp verwerken.

Vooral de isolatiedikte is belangrijk. Overmatig dunne isolatie voldoet mogelijk niet aan de vereiste diëlektrische prestaties, terwijl onnodig dikke isolatie de diameter van de afgewerkte draad kan vergroten en de beschikbare ruimte voor wikkelen kan verkleinen. Een uitgebalanceerd ontwerp ondersteunt zowel de elektrische betrouwbaarheid als de efficiënte verpakking van componenten.

3. Wat zijn de belangrijkste prestatievoordelen?

Betrouwbare elektrische isolatie

Meerdere isolatielagen kunnen extra bescherming bieden tegen elektrisch contact tussen aangrenzende geleiders en omliggende componenten. De werkelijke diëlektrische sterkte hangt af van het isolatiemateriaal, de dikte, de productiekwaliteit en de testomstandigheden. Ingenieurs moeten de vereiste weerstandsspanning en toepasselijke normen bevestigen voordat ze een draad voor veiligheidskritische apparatuur goedkeuren.

Potentieel voor compacte wikkelontwerpen

Waar het isolatiesysteem voldoet aan de elektrische vereisten van de toepassing, kan een zorgvuldig geoptimaliseerde draadconstructie de behoefte aan aanvullende isolatiematerialen helpen verminderen. De resulterende ruimtebesparing is afhankelijk van het componentontwerp en de specifieke isolatie-eisen; ze mogen niet worden aangenomen zonder de relevante normen te herzien.

Consistente productiekwaliteit

Uniforme geleiderafmetingen en isolatiecoatings ondersteunen een voorspelbaar wikkelgedrag. Coatingdefecten, inconsistente diameters of slechte hechting kunnen problemen veroorzaken tijdens het automatisch wikkelen en kunnen de betrouwbaarheid van het voltooide onderdeel beïnvloeden.

Kostenoverwegingen op de lange termijn

De draadkeuze zou meer moeten uitmaken dan de initiële aankoopprijs. Consistente kwaliteit kan productiefouten, herbewerking en onderhoud als gevolg van isolatiegerelateerde storingen helpen verminderen. Het werkelijke kostenvoordeel hangt af van de toepassingsomstandigheden, de levensduur van het product, de productieopbrengst en de kwaliteit van de alternatieve materialen die worden geëvalueerd.

Deze voordelen zijn afhankelijk van het kiezen van een geschikte specificatie en het verifiëren van de prestaties ervan. Geen enkel isolatieontwerp elimineert de noodzaak van passende elektrische bescherming, testen en veilig apparatuurontwerp.

4. Hoe wordt drielaags geëmailleerde draad vervaardigd?

Consistentie bij de productie is essentieel omdat de geleider en de isolatie uniform moeten blijven over de lengte van de afgewerkte draad. Huaying beschrijft verschillende belangrijke fasen in zijn productieproces.

1. Draadtrekken:Het geleidende materiaal wordt op de vereiste afmetingen getrokken. Oppervlaktekwaliteit en maatvastheid zijn belangrijk voor daaropvolgende coatingwerkzaamheden.
2. Gloeien:Gecontroleerde warmtebehandeling kan de mechanische eigenschappen van de geleider aanpassen, waardoor deze de kenmerken bereikt die nodig zijn voor het wikkelen en verdere verwerking.
3. Isolatie toepassing:Coating- of isolatiematerialen worden aangebracht volgens de opgegeven productconstructie. Uniforme dekking helpt dunne plekken en andere potentiële defecten te beperken.
4. Diktecontrole:De fabrikant controleert de isolatieafmetingen om de vereiste afgewerkte diameter en elektrische prestaties te bereiken.
5. Uitharding:Waar het coatingsysteem uitharding vereist, helpt een gecontroleerde verwerking bij het ontwikkelen van de beoogde coatingeigenschappen en hechting.
6. Eindinspectie:Passende dimensionale, visuele, elektrische en mechanische controles helpen de conformiteit met de productspecificatie te verifiëren.

De productpagina van Huaying vermeldt een diktecontrolenauwkeurigheid van ± 0,005 mm voor het beschreven coatingproces. Kopers moeten de meetreferentie, het toepasselijke model en de inspectiemethode bevestigen wanneer ze dit cijfer als aanschafvereiste gebruiken.

Voor technische teams omvat de nuttigste kwaliteitsdocumentatie een gedefinieerde productspecificatie, inspectiecriteria, traceerbaarheidsinformatie indien beschikbaar, en testresultaten die relevant zijn voor de beoogde toepassing.

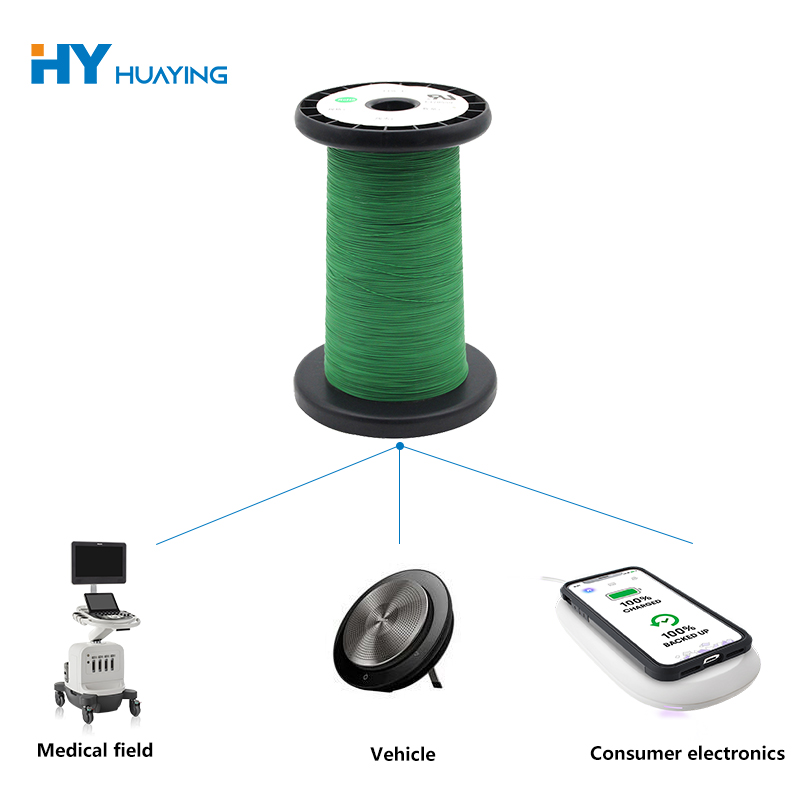

5. Waar wordt drielaags geëmailleerde draad gebruikt?

Drielaags geïsoleerde wikkeldraad kan worden overwogen voor elektrische en elektronische producten waarbij betrouwbaarheid van de isolatie, compacte wikkeling en consistente geleidbaarheid belangrijk zijn. De geschiktheid hangt af van de werkelijke specificaties van de draad en de bedrijfsomstandigheden van de apparatuur.

• Transformatoren:Wikkelgeleiders moeten voldoen aan de spannings-, temperatuur-, isolatie- en maatvereisten van de component.
• Inductoren en smoorspoelen:De juiste wikkeldraad ondersteunt ontwerpen van magnetische componenten die worden gebruikt in stroomconversie- en filtercircuits.
• Schakelende voedingen:Isolatie- en geleiderkarakteristieken moeten compatibel zijn met de schakelfrequentie, spanningsbelasting, thermische omstandigheden en toepasselijke veiligheidseisen.
• Elektronische apparatuur:Compacte voedingsmodules en andere elektrische assemblages kunnen baat hebben bij een wikkeldraad die is geselecteerd voor beperkte installatieruimte.
• Industriële elektrische systemen:Op maat gemaakte wikkelcomponenten vereisen draadspecificaties die zijn afgestemd op hun inschakelduur en omgevingsomstandigheden.

Voordat een draad voor een van deze toepassingen wordt geselecteerd, moeten ingenieurs de temperatuurstijging, elektrische spanning, wikkelspanning, bedrijfsfrequentie, blootstelling aan vocht en relevante certificeringsvereisten beoordelen. De geschiktheid van een product voor één transformator of voeding betekent niet automatisch dat het geschikt is voor elk ontwerp.

6. Hoe vergelijk je draadspecificaties?

Het vergelijken van specificaties is betrouwbaarder dan het kiezen van een draad alleen op basis van de productnaam. De volgende tabel vat de belangrijkste parameters samen die kopers moeten controleren.

Huaying publiceert voorbeeldgeleiderconfiguraties, doelen voor de totale diameter en geleiderweerstandswaarden op zijn productpagina. Omdat waarden modelspecifiek zijn, moeten kopers de originele specificatietabel raadplegen en om bevestiging vragen voordat ze een cijfer gebruiken in technische berekeningen.

Referentie: Triple-Layer geëmailleerde draadspecificaties van Huaying.

7. Hoe moeten kopers de juiste draad selecteren?

Het kiezen van de juiste draad begint met de toepassing en niet met een algemene claim over isolatieprestaties. Inkoopteams en ontwerpingenieurs kunnen de volgende checklist gebruiken om geschikte opties te verfijnen.

• Definieer de elektrische vereisten:Specificeer de werkspanning, verwachte stroom, frequentie, diëlektrische weerstandsvereisten en aanvaardbare weerstand.
• Bevestig de thermische omstandigheden:Stel de verwachte bedrijfstemperatuur, temperatuurstijging, koelmethode en inschakelduur vast.
• Controleer de wikkelbeperkingen:Bepaal het beschikbare wikkelvenster, de vereiste afgewerkte diameter, de buigradius en de beperkingen van de productieapparatuur.
• Controleer het isolatiesysteem:Vraag details aan over laagmaterialen, diktetoleranties, hechting en relevante elektrische testmethoden.
• Nalevingsbehoeften beoordelen:Identificeer de normen en goedkeuringen die vereist zijn voor de afgewerkte apparatuur en de bestemmingsmarkt.
• Evalueer de productieconsistentie:Vraag naar inspectieprocedures, batchconsistentie, verpakking en traceerbaarheidsdocumentatie.
• Vraag indien nodig monsters aan:Test de draadmonsters met behulp van het eigenlijke wikkelproces en het componentontwerp voordat u de volumeproductie goedkeurt.

Een duidelijk technisch onderzoek moet tekeningen of maatdoelstellingen, jaarlijkse of batchvraag, bedrijfsomstandigheden, vereiste normen en eventuele speciale verpakkings- of leveringsverwachtingen omvatten. Deze informatie helpt een leverancier te bepalen of een bestaand model geschikt is of dat een aangepaste specificatie moet worden geëvalueerd.

8. Wat moet u weten over Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. levert geïsoleerde draadproducten en beschrijft zijn focus op productontwikkeling, productiekwaliteit en klantenondersteuning. Volgens de productinformatie van het bedrijf omvat het productieproces van drielaags geëmailleerde draad draadtrekken, gloeien, aanbrengen van isolatie, gecontroleerde uitharding en dimensionale controle.

Het bedrijf meldt ook dat het meer dan 10 patenten heeft en een R&D-team van meer dan 20 mensen. Deze door het bedrijf gerapporteerde cijfers bieden achtergrondinformatie over de aangegeven ontwikkelingsmogelijkheden, maar kopers moeten relevante documentatie opvragen wanneer patenteigendom, technische kwalificaties of ander bewijsmateriaal vereist is voor goedkeuring van de leverancier.

Bij het beoordelen van Huaying of een andere draadleverancier moeten inkoopteams meer in overweging nemen dan alleen de bedrijfsreferenties. De belangrijkste vragen betreffen of de voorgestelde draad aansluit bij de toepassing, of de benodigde kwaliteitsregistraties aanwezig zijn en of monsters en productiebatches consistent aan de afgesproken specificatie kunnen voldoen.

Gebruik voor productspecifieke details de officiële Huaying Triple-Layer Enamled Wire-pagina als startpunt voor een technische discussie.

9. Veelgestelde vragen

1. Wat is het hoofddoel van drielaags geëmailleerde draad?

Het primaire doel is om een ​​geleidende kern te combineren met meerdere isolatielagen, waardoor de geleider elektrisch wordt gescheiden van aangrenzende windingen en omliggende componenten. Het werkelijke beschermingsniveau is afhankelijk van de draadconstructie, materiaaleigenschappen en geverifieerde testresultaten.

2. Is drielaags geëmailleerde draad hetzelfde als drievoudig geïsoleerde draad?

Niet noodzakelijkerwijs. De termen kunnen gerelateerde producten beschrijven, maar de geleider, isolatiematerialen, coatingmethode en nalevingsvereisten kunnen verschillen. Bevestig altijd de gedetailleerde constructie en de toepasselijke productstandaard voordat u de twee als uitwisselbaar beschouwt.

3. Welke factoren bepalen de elektrische prestaties van de draad?

Belangrijke factoren zijn onder meer het materiaal en de afmetingen van de geleider, elektrische weerstand, isolatiedikte, diëlektrische sterkte, temperatuurbestendigheid en productieconsistentie. De prestaties moeten worden beoordeeld aan de hand van de specificaties en testomstandigheden die relevant zijn voor de beoogde apparatuur.

4. Kan drielaags geëmailleerde draad worden aangepast?

Maatwerk kan mogelijk zijn, afhankelijk van de capaciteiten en productie-eisen van de fabrikant. Kopers moeten de doelgeleidergrootte, de uiteindelijke diameter, de isolatievereisten, de elektrische parameters en de verwachte bestelhoeveelheid opgeven om de haalbaarheid te bepalen.

5. Hoe kunnen kopers de productkwaliteit verifiëren voordat ze een bulkbestelling plaatsen?

Vraag het actuele technische gegevensblad, de relevante inspectiegegevens en de beschikbare nalevingsdocumentatie op. Waar nodig evalueert u monsters door middel van maatcontroles, wikkelproeven en elektrische tests die worden uitgevoerd volgens de vereisten van de toepassing.

6. Welke gegevens moeten in een offerteaanvraag worden vermeld?

Vermeld het vereiste draadmodel of -tekening, de afmetingen van de geleider, de isolatieconstructie, de beoogde elektrische prestaties, de toepasselijke normen, de bestelhoeveelheid, de leveringsbestemming en eventuele test- of verpakkingsvereisten. Een volledige aanvraag maakt de technische evaluatie en offerte efficiënter.

10. Conclusie

Drielaags geëmailleerde draad kan elektrische ontwerpen ondersteunen die betrouwbare isolatie, consistente geleidbaarheid en efficiënte wikkeling vereisen. Het selecteren van het juiste product vereist een zorgvuldige vergelijking van de afmetingen van de geleider, de isolatieconstructie, de diëlektrische prestaties, thermische limieten en de productiekwaliteit. Door deze factoren vóór de productie te bevestigen, kunnen ingenieurs en inkoopteams de discrepantie tussen specificaties verminderen en beter geïnformeerde aankoopbeslissingen nemen. Als u geïsoleerde wikkeldraad aanschaft voor transformatoren, inductoren of andere elektrische toepassingen,Neem contact op met Huayingom uw technische wensen te bespreken, productspecificaties op te vragen en een passende oplossing voor uw project te verkennen.
